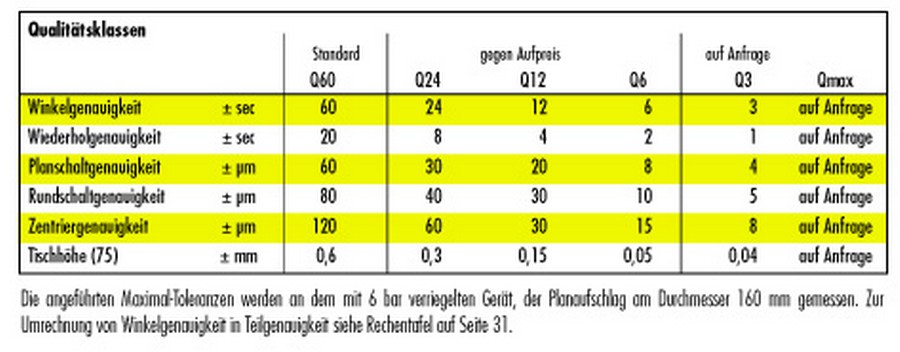

Lieferbare Qualitäten für die ServoPress - Rundschalttische:

RST= Abhebende Rundschalttische für spanende Bearbeitung. Höchste Präzision bis zu einer Winkelsekunde Teilgenauigkeit. Für normale Beanspruchung Kugelverriegelung. Für extreme Beanspruchung Hirthzahnverriegelung.

MRT= Nichtabhebende Rundschalttische für Montage- und Zuführaufgaben. Antrieb über Zylinderkurven. Verriegelung über Kurvenrollen. Weiche und schnelle Bewegung.

MST= Abhebende Rundschalttische. Hohe Präzision bei kurzer Schaltzeit. Antrieb über Scheibenkurven. Kugelverriegelung oder Hirthzahnverriegelung. Weiche und schnelle Bewegung. Kürzeste Schaltzeiten. Starre Verriegelung.

HST= Horizontale Rundschalttische. Abhebend mit Hirthzahnverriegelung.

Zusätzliche Optionen für die ServoPress-Rundschalttische:

Zusätzliche Abdichtung bei Kühlmittelanfall, mit Anschluß für Fremdbelüftung
Grenztaster als Näherungsinitiatoren ausgeführt
Ein 1- fach Grenztaster … Nocken unter der Tischplatte für: Position oder Nullstellung
Ein 1- fach Grenztaster … Nocken unter der Tischplatte für: Position oder Nullstellung, jedoch intern mit S4 kombiniert
Ein 2- fach Grenztaster … Nocken unter der Tischplatte für: Position oder Nullstellung S5, S6
Vielpolstecker für Grenztaster, Typ Harting HAN 16E mit Gegenstecker
Vielpolstecker für Grenztaster, Typ Euchner BS12 mit Gegenstecker
F = Feste Teilung: Zusätzlicher Teilungsbolzen für 1 andere Teilung
V = Verstellbare Teilung (mit Grenztaster S1) über Handrad 10/12 verschiedene Teilungen einstellbar
Verlängerter Hub bei fester Teilung (max. 120 Grad, max. 3 F (fest))
Verlängerter Hub bei fester Teilung (max. 180 Grad, max. 2 F (fest))
Verlängerter Hub bei variabler Teilung (max. 120 Grad, Tmax. 3 V (verst.))
Verlängerter Hub bei variabler Teilung (max. 180 Grad, Tmax. 2 V (verst.))

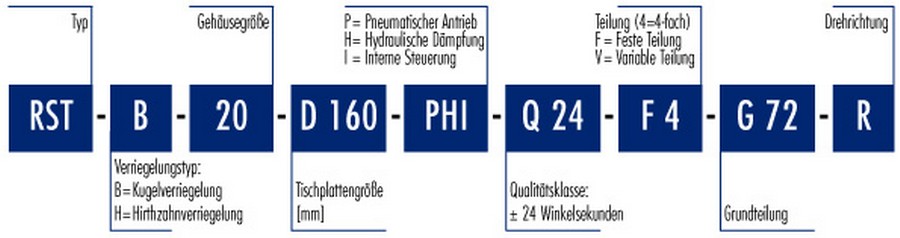

Bestellcode-Schlüssel:
